Omschrijving

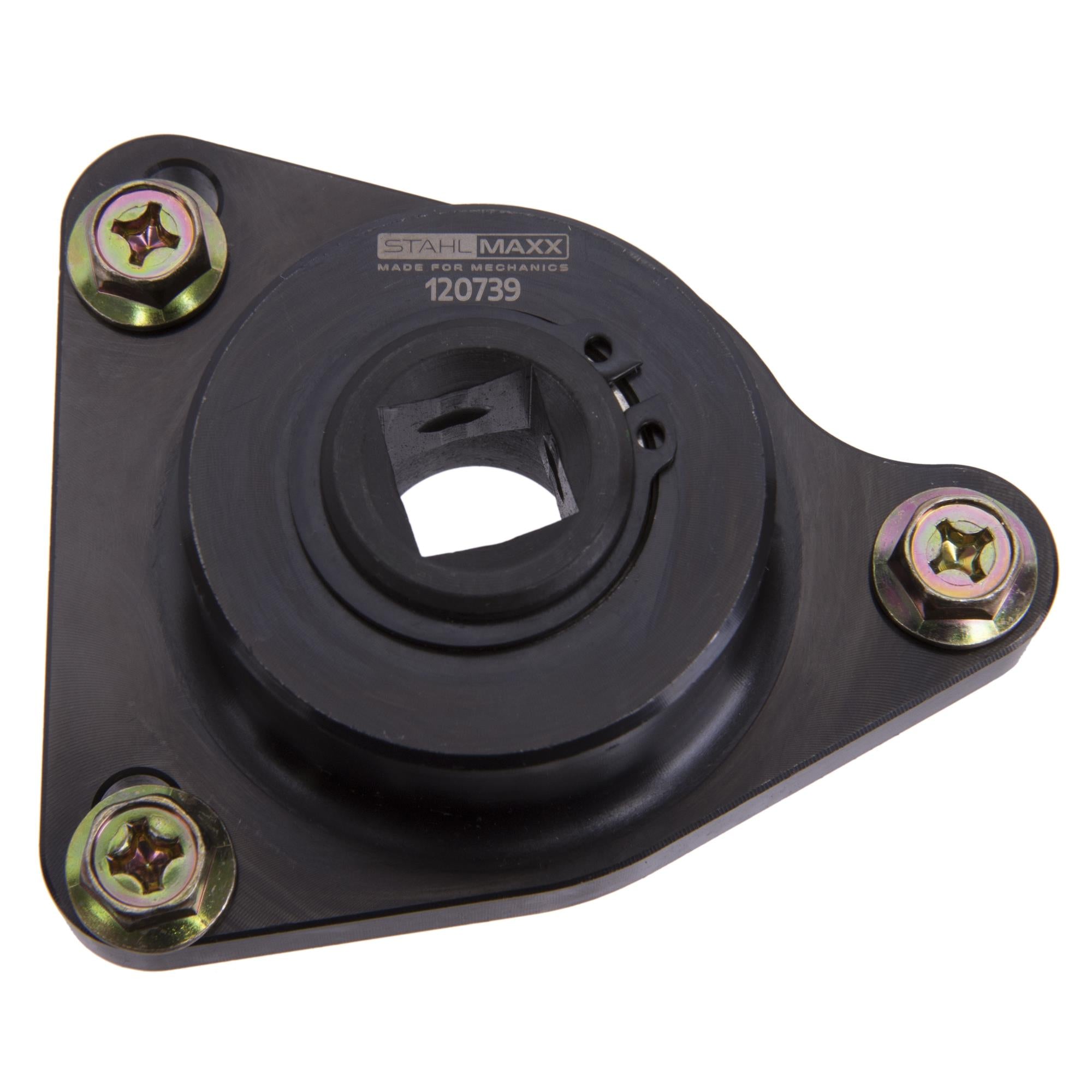

Met deze speciale tool kan de hogedrukpomp worden vervangen op Toyota-motoren van de 1GD- en 2GD-serie zonder de nokkenastiming af te stellen.

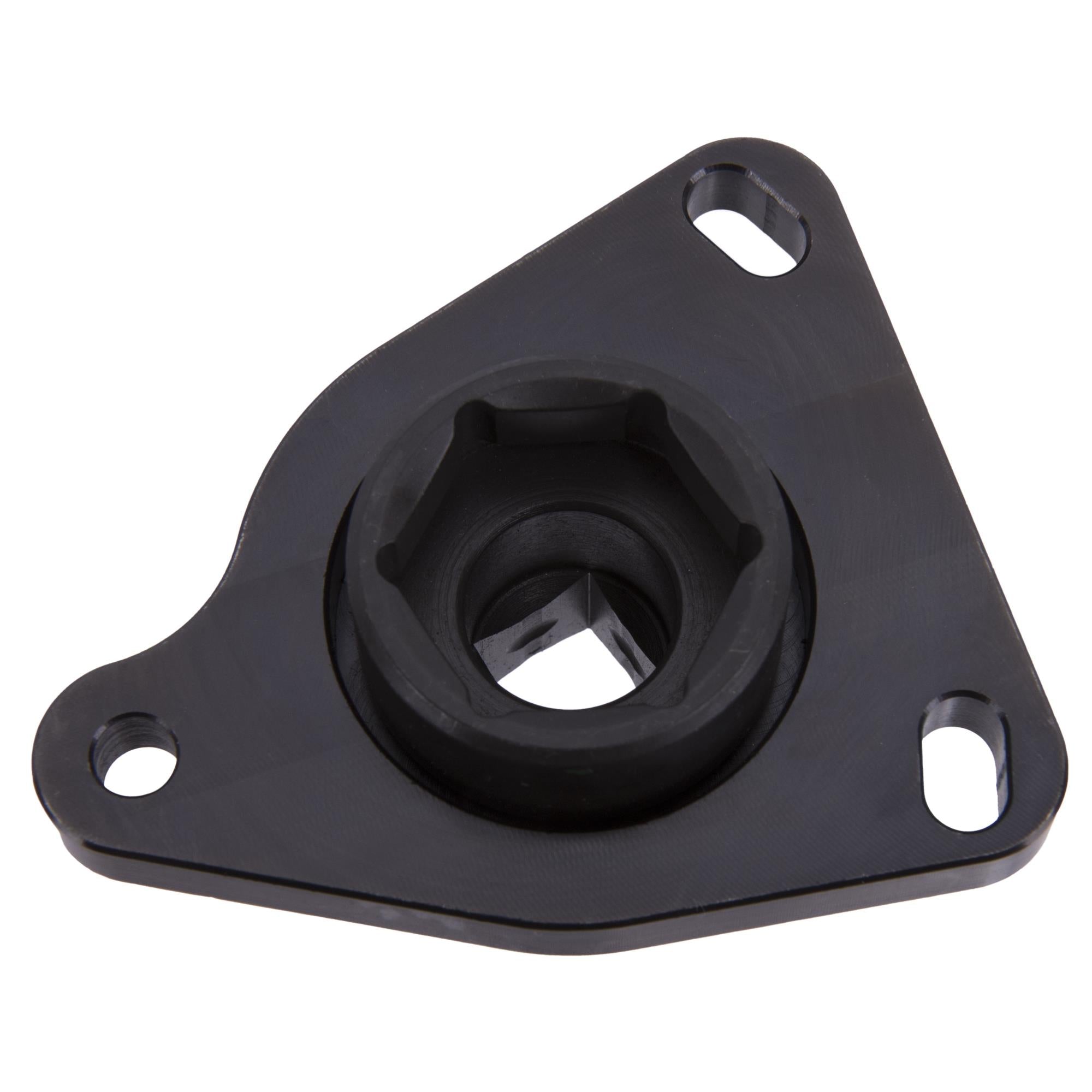

Het speciale profiel voorkomt dat het tandwiel van de hogedrukpomp verdraait wanneer de centrale bout wordt losgedraaid.
De tool is een equivalent van het originele Toyota-gereedschap 09241-11010.
Opmerkingen:
-
De motor kan worden gefixeerd met behulp van een universele borging op de krukaspoelie.
-
De hogedrukpomp wordt gedemonteerd en gemonteerd bij het BDP-punt (markering op de demper van de krukas).
-
De centrale moer van de hogedrukpomp mag aanvankelijk maximaal één omwenteling worden losgedraaid – daarna wordt de speciale tool zo geplaatst dat de moer vastgrijpt en de tool vlak ligt.
-

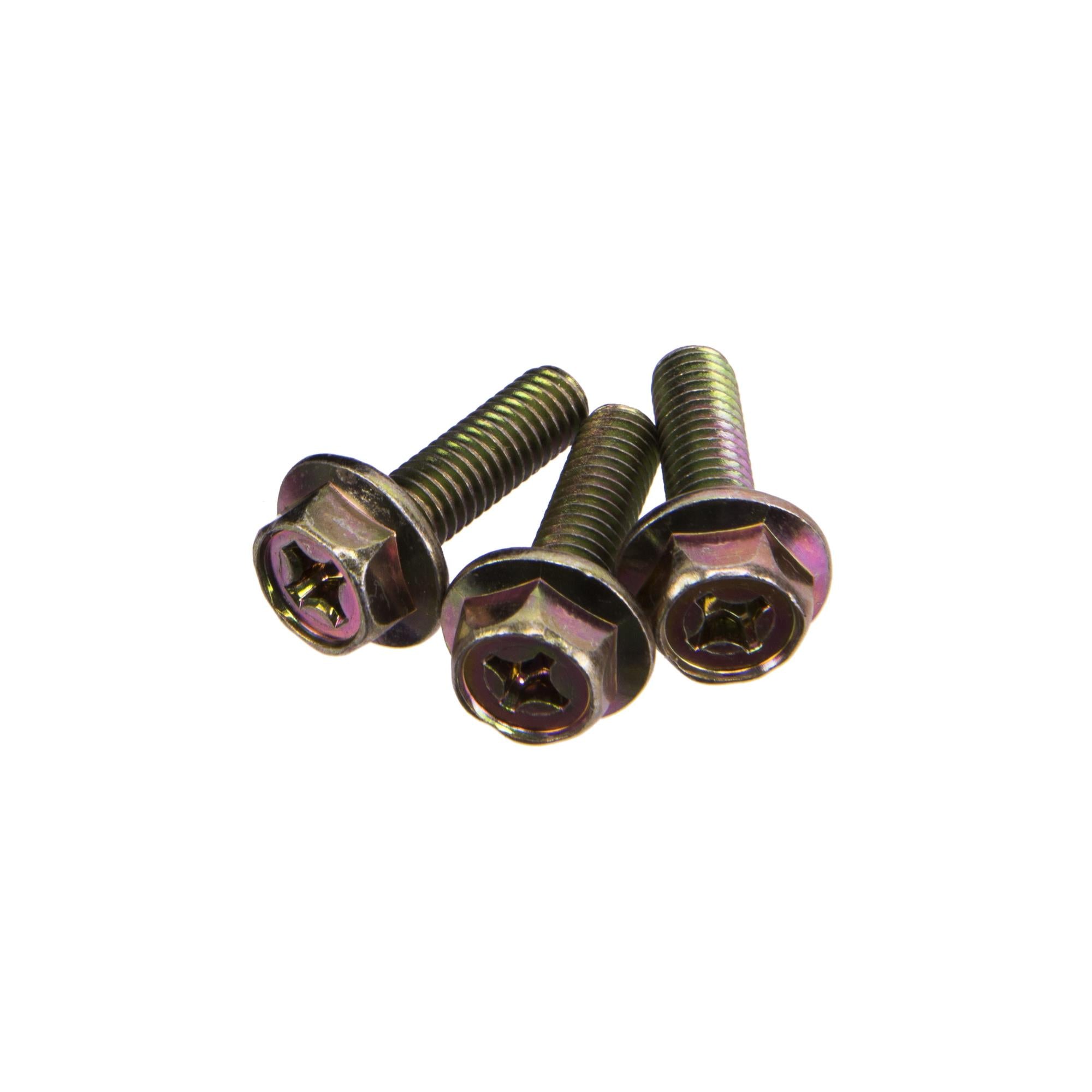

Bevestig de tool met 3 bouten (10 Nm).
-
Draai vervolgens de bevestigingsbouten van de pomp bijna volledig los. Gebruik de speciale tool om de pomp tegen de klok in terug te trekken met behulp van het tandwiel.
-
Na succesvolle ontkoppeling kan de pomp worden verwijderd.
-
De tool moet bevestigd blijven totdat de pomp opnieuw wordt geïnstalleerd; anders moet de nokkenastiming opnieuw worden afgesteld.
-
Bij de montage van de pomp wordt deze op de pennen geplaatst en in positie gebracht door de speciale tool met de klok mee te draaien.
-
Draai de moeren van de hogedrukpomp aan met een moment van 21 Nm.
-
De centrale bout van de hogedrukpomp vervolgens definitief vastdraaien met 137 Nm.
Geschikt voor de volgende motoren:
-
1GD-FTV, 2GD-FTV
-
2.4D / 2.8D Toyota
Toepasbaar op de volgende Toyota-modellen:
-
CAVALIER Coupe (08.1994 – 07.2000) 2.4D
-
FORTUNER (05.2015 – 12.2017) 2.4D
-
HIACE VI Bus (vanaf 05.2019) 2.8D
-
HILUX VIII Pick-up (05.2015 – 03.2019) 2.4D
-
LAND CRUISER PRADO 150 (vanaf 07.2009) 2.8D
