Omschrijving

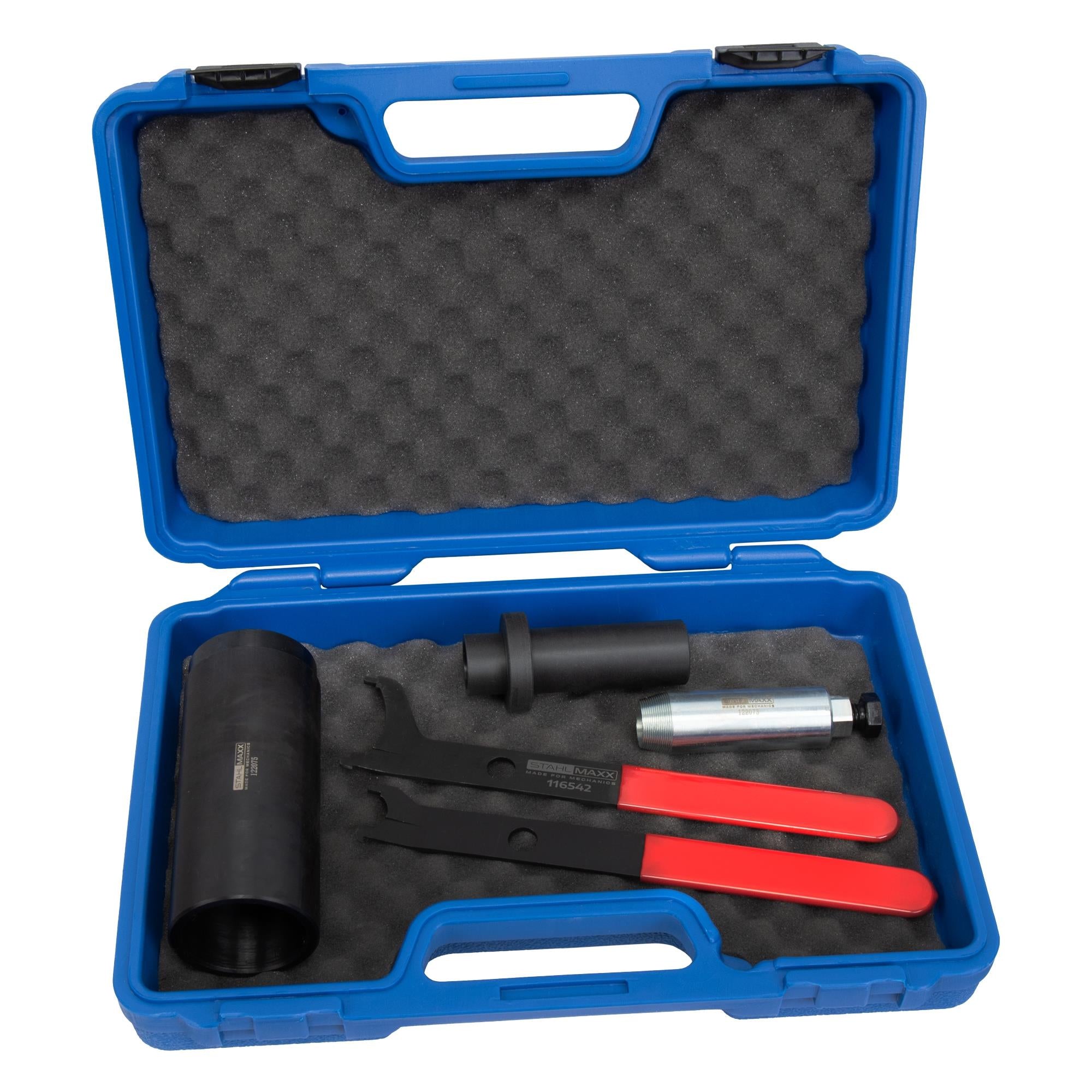

Deze gespecialiseerde set is ontworpen voor de montage en demontage van de binnenste en buitenste keerringen van de aandrijfas/ingangsschacht van 6- en 7-traps DSG-transmissies met droge koppeling.
Aan de koppelingszijde bevinden zich twee keerringen in het koppelingshuis. Beide ringen kunnen worden vervangen zonder de versnellingsbak volledig te demonteren. Indien enkel de keerringen worden vervangen, hoeft de koppeling niet opnieuw te worden afgesteld.
Werkwijze:
Buitenste keerring:
-

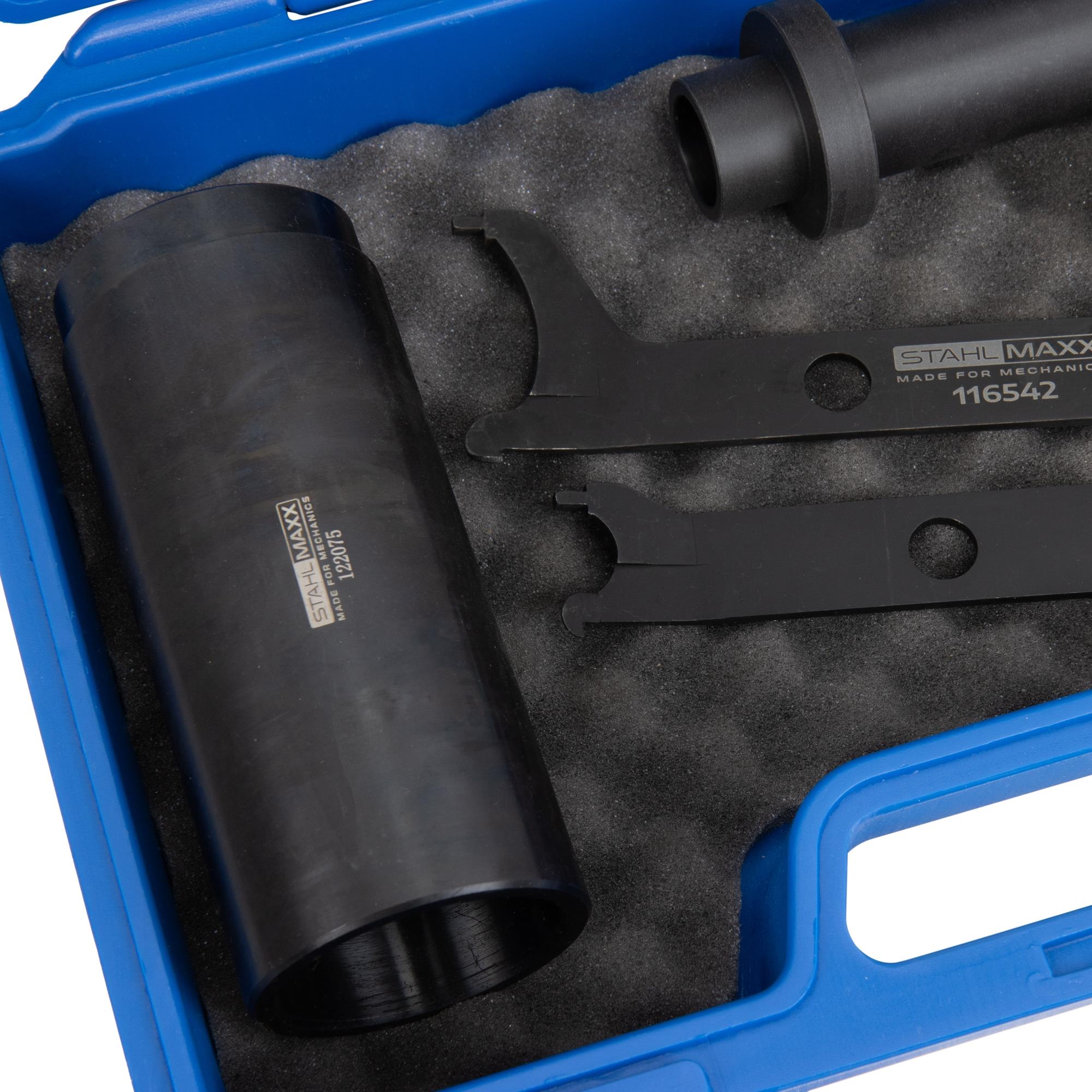

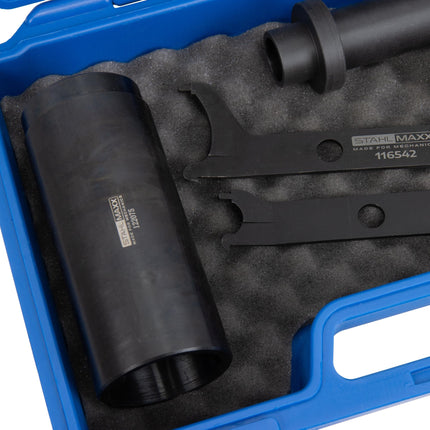

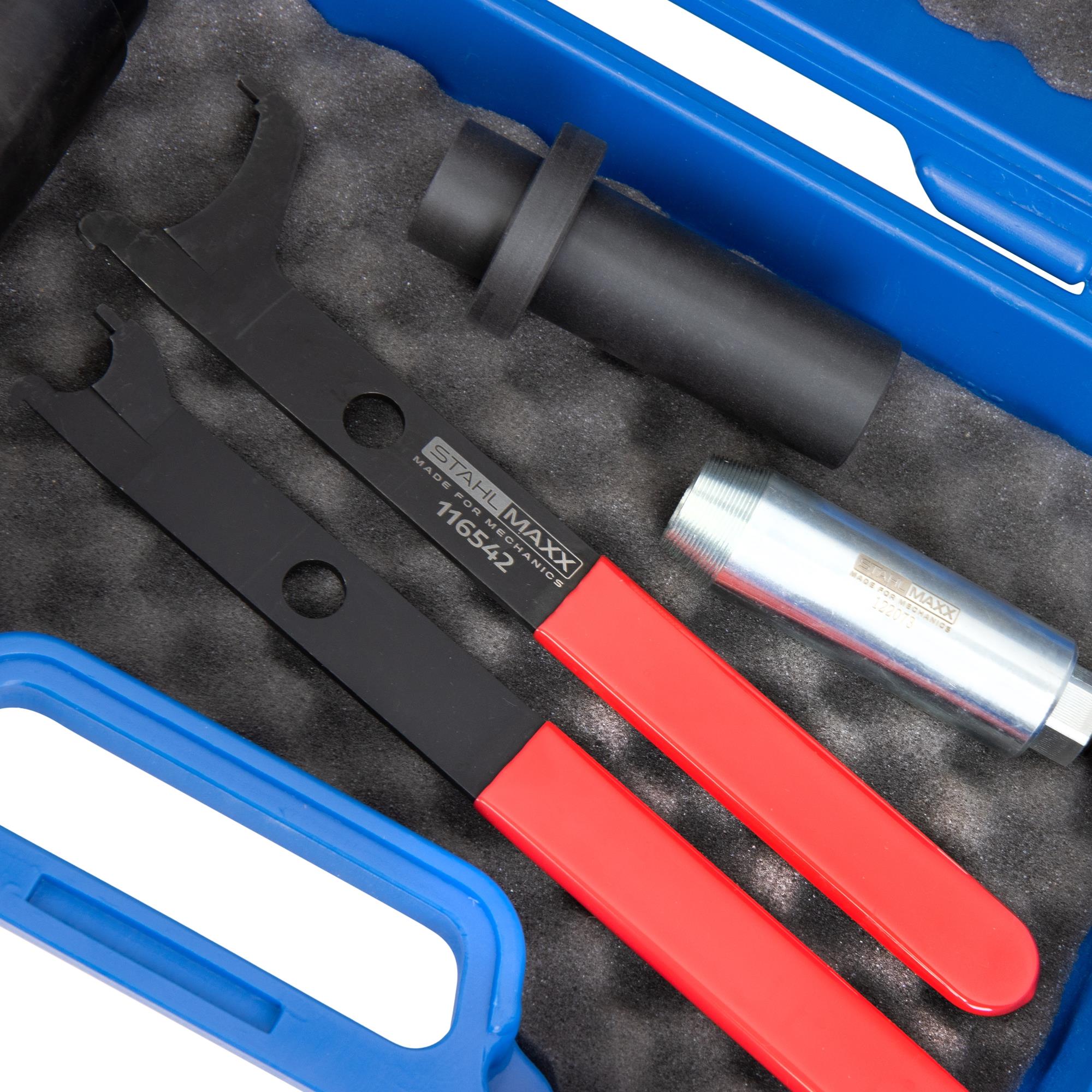

Gebruik de haken (vergelijkbaar met T20143) om de oude keerring te demonteren.
-
Tik de nieuwe buitenste keerring met een kunststof hamer en het hulpstuk (vergelijkbaar met VW415A) gelijk met de behuizing in het koppelingshuis. De opstaande rand van het hulpstuk moet naar boven wijzen.
-
Belangrijke opmerking: Sla de keerring enkel tot deze gelijk ligt met de behuizing. Sla hem niet dieper, anders kan de achterliggende olieboring verstopt raken, waardoor het kogellager van de buitenste aandrijfas onvoldoende gesmeerd wordt.
Binnenste keerring:
-
Om de binnenste keerring van de holle as te verwijderen, is het gebruik van de keerringtrekker (vergelijkbaar met T10420) noodzakelijk.
-
Draai de spindel van de trekker eerst uit en draai de trekker vervolgens handmatig in de kleine binnenste keerring.
-
Oefen tijdens het indraaien lichte druk uit. U "voelt" vanzelf wanneer de keerring in zijn zitting begint mee te draaien.
-
Draai nu de spindel in om de keerring eruit te trekken.
-
Tik de nieuwe keerring met de inslaghuls (vergelijkbaar met T10421) tot aan de aanslag in met een kunststof hamer.
Geschikt voor o.a. de volgende transmissiecodes:
-
0AM, 0CW, 08D, ... en vele andere modellen van de VAG-groep met 6- of 7-traps DSG (droge koppeling).
Referentienummers keerringen:
-
Kleine keerring (holle as): VAG 0AM301733L, Elring 908.420, Corteco 01035820B.
-
Grote keerring (buitenste as): VAG 0AM301189E, Elring 890.100, Corteco 01035821B.
Te gebruiken als OEM-nummers:
-
Demontagehaken: T20143
-
Keerringtrekker: T10420
-
Hulpstuk/buis: VW 415A
-
Drukstuk: T10421
